ICFRIEND EMMC/UFS ISP PARA EASY JTAG

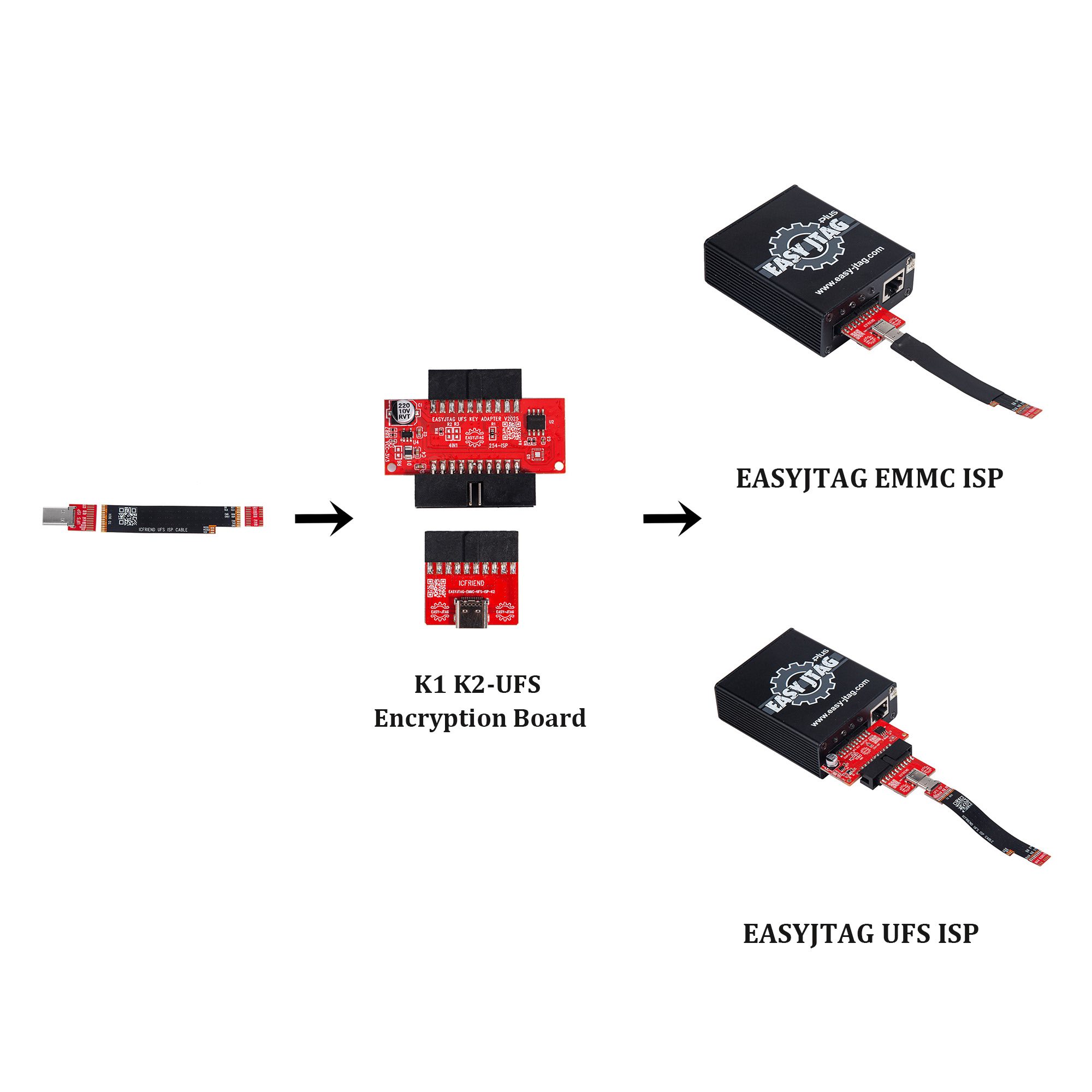

MiPi Tester eMMC / UFS ISP es un adaptador especial que permite trabajar con cualquier dispositivo con pinouts ISP mediante la interfaz UFS/eMMC para la caja EASY JTAG (no incluye chip de encriptado)

• Admite ICFriend 2 en 1 / 3 en 1 / 4 en 1 / 6 en 1 Modificar cable ISP FPC

• Se recomienda utilizar una fuente de alimentación regulada sin USB. mantenga presionado el botón de encendido, la corriente de 100 ~ 200 mA, UFS se enciende con éxito

• Usando la fuente de alimentación USB y el administrador de dispositivos de la batería deben aparecer el puerto de la CPU. De lo contrario, el encendido de UFS no tiene éxito y no puede estar en línea

• UFS2.0, 2.1, 2.2 usan VCC-3.3 V, VCCQ2-1.8V; UFS3.0, 3.1, 4.0 TX RX CLK RST GND todo acceso al flywire. Al igual que el asiento ya no puede usar USB y fuente de alimentación, solo la fuente de alimentación del host.

• La señal GND TX RX no puede exceder los 15 mm, el punto de unión GND lo más cerca posible de TX RX para mantener la misma longitud, algunas CPU necesitan cableado de señal RST

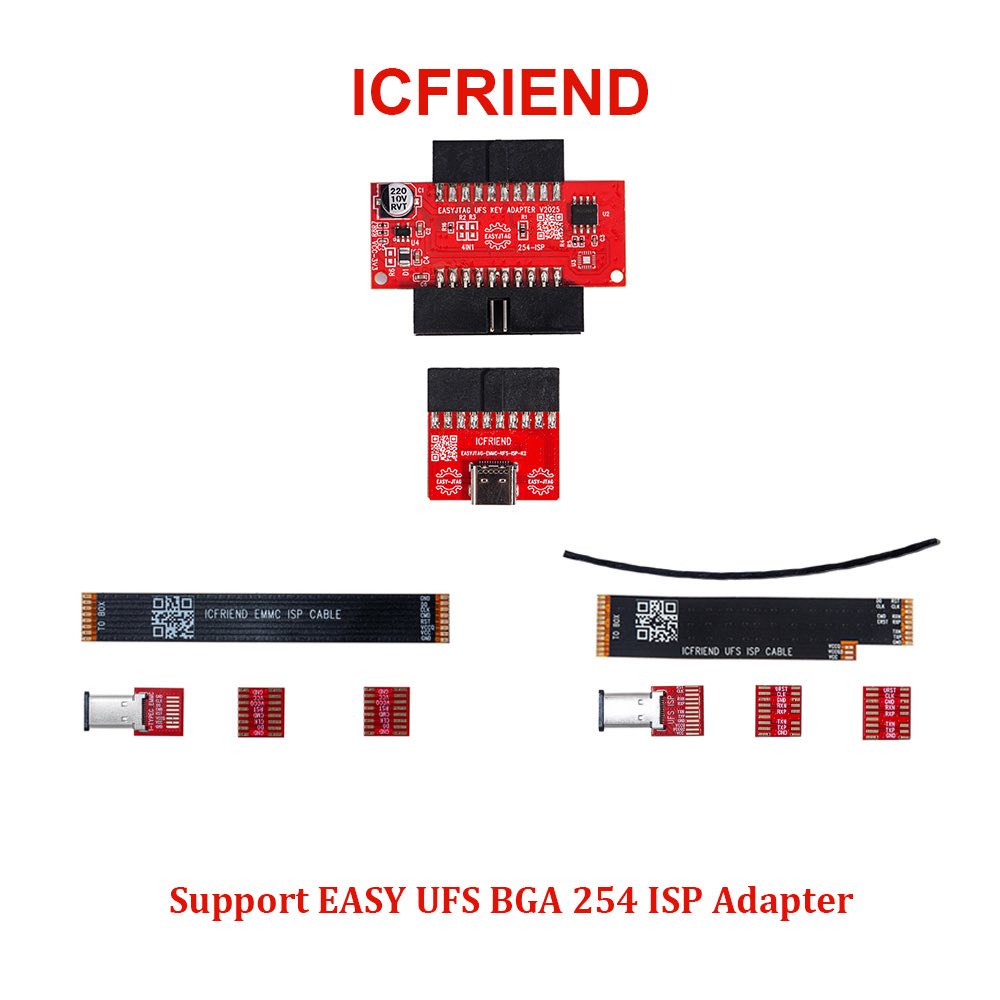

Contenido del paquete

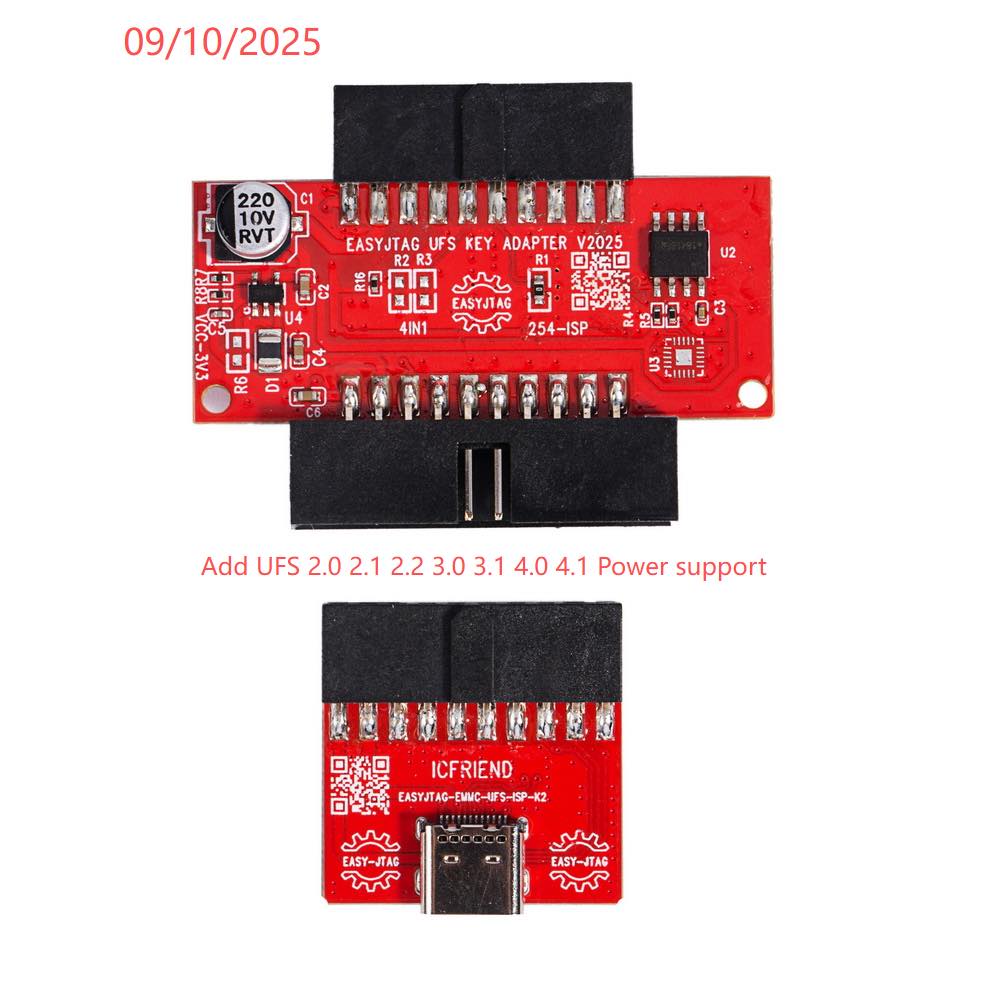

• Adaptador MiPi Easy JTAG EMMC/UFS (sin chip de encriptación) - 1 ud.

• MiPi Easy EMMC ISP K2 - 1 ud.

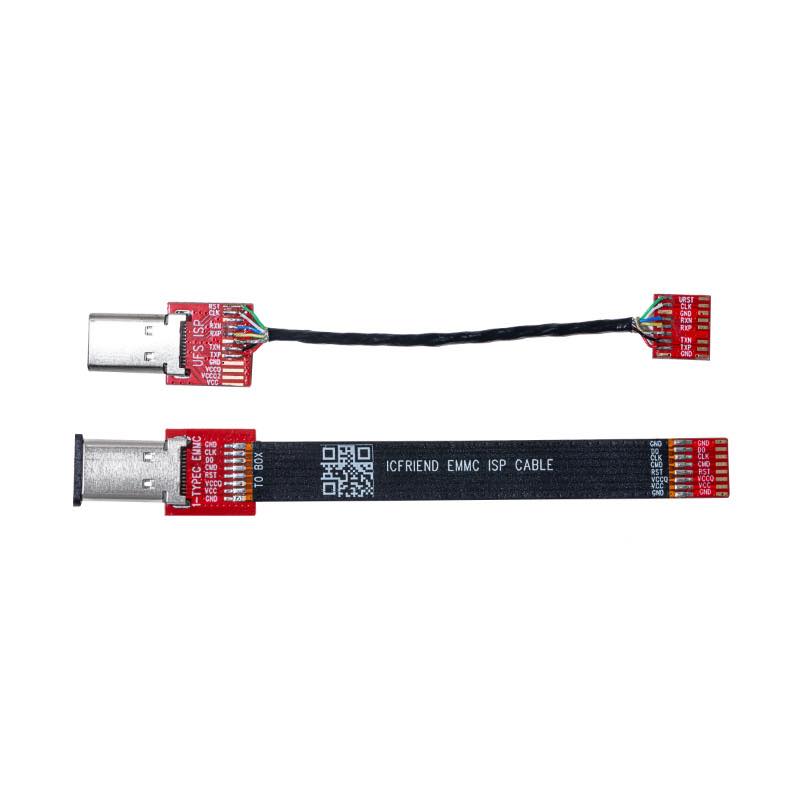

• Cable MiPi EMMC UFS ISP - 1 ud.

• Kit de conexión ISP UFS
